電磁閥主要是控制管道流體介質的一個開關電器，其應用在設備系統、自來水管道、天然氣控制、化工管道、化學流體控制、石油開關等自動化控制電器，國內外的電磁閥從原理上分為三大類（即：直動式、分步直動式、先導式）
1、直動式電磁閥工作原理：通電時，電磁線圈產生電磁力把關閉件從閥座上提起，閥門打開；斷電時，電磁力消失，彈簧把關閉件壓在閥座上，閥門關閉。
特點：在真空、負壓、零壓時能正常工作。

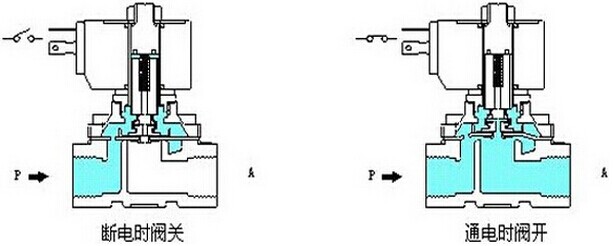

直動式電磁閥工作原理圖：
2、分布直動式電磁閥：它是一種直動式和先導式相結合的原理。常閉式---當入口與出口沒有壓差時，通電后電磁力直接打開先導孔連接主閥活塞依次向上提起，閥門打開；當入口與出口達到啟動壓差時，通電后，電磁力先打開先導孔，主閥活塞上腔壓力下降，從而利用壓差和電磁力拉動主活塞，閥口打開；斷電時，靠彈簧復位關閉先導孔，主活塞上腔增壓，推動主活塞向下移動，閥關閉。常開式與常閉式相反。
分布直動式電磁閥工作原理圖：
3、先導式電磁閥：常閉式---通電時，電磁力吸合先導孔閥芯，先導孔打開，主閥活塞上腔壓力下降，在主活塞上腔和下腔形成上低下高的壓力，這樣下腔壓力推動主活塞打開閥門；斷電時，彈簧力復位關閉先導孔，主活塞上腔增壓，在主活塞上腔和下腔形成上高下低的壓力，介質壓力和彈簧力推動主活塞，閥關閉。常開式與常閉式相反。
特點：流體壓力范圍上限較高，可任意安裝但必須滿足流體壓差條件。

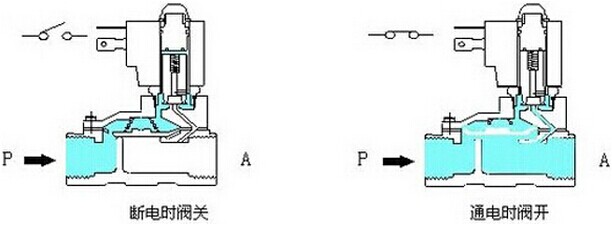

先導式電磁閥工作原理圖：
